Ok, Tag 10 tut etwas, aber das richtige?
Wir versuchen uns an Tag 10 an einer XOR Schaltung. Wir haben zwei Schalter, die sich in Ihrer Wirkung unterscheiden sollen. Nur wenn einer der beiden Schalter berührt wird soll sich etwas ändern, wird keiner oder beide betätigt ändert sich nüscht.
Soweit alle graue Theorie.
Ich bin mir gerade nicht sicher, welcher Zustand sich im Erstrahlen welcher LED (-Kombinationen) widerspiegeln soll, deshalb hier mal meine Beobachtungen:
- Kein Schalter gedrückt: Gelb und Rot an
- Schalter A gedrückt: Grün und Gelb an
- Schalter B gedrückt: Grün, Gelb und Rot an
- Beide Schalter gedrückt: Rot an
Die unterschiedlichen Schalterstati werden also auch durch unterschiedliche Stati der LED repräsentiert. Nur: Soll das so? Oder soll bei Druck auf A oder B immer die selbe LED Konfiguration leuchten? Das wird mir aus der Versuchsbeschreibung noch nicht so ganz ersichtlich…

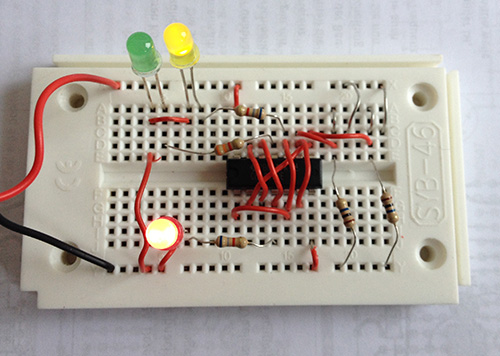

Hier noch mein Büld vom Aufbau an Tag 10:
Ja, die Zustands-/Farbmatrix habe ich mir auch hergeleitet (Y=yellow):
AB YRG
00 110
01 111
10 101
11 010
Erstmal, deine Beobachtungen sind richtig.
Wichtig ist die grüne LED die den XOR-Logik-Zustand wiedergibt. Die anderen Beiden LEDs geben den Zustand zwei weiterer Gatter wieder. Ist eher Spielerei. Eine vierte LED wäre hier sinnvoll gewesen.
Zum Verstehen was wann wie zu leuchten hat müsste man sich eine Wahrheitstabelle erstellen. Dann aber gleich eine für alle vier Gatter. Viel Spaß dabei.
Was dir total entgangen ist, ist der Umstand dass der Entwickler heute speziell an dich gedacht hat. Wenn ich mich richtig erinnere hast du letztes Jahr doch dauernd über zu dunkle grüne LEDs gemotzt. Dieses Jahr ist die grüne LED heller und heute war ein Vorwiderstand mit geringeren Werten speziell für dich und dein grünes LED-Dilemma dabei. Und du würdigst das nicht tz tz.
Lustig das du die grüne LED ansprichst, beim lesen der Versuchsanleitung hab ich tatsächlich an letztes Jahr gedacht. Und es dann im Beitrag vergessen. Also lieber Kalender-Autor: Falls du hier rein schauen solltest: Danke!
Hi,
mir war die gelbe LED zu dunkel. Hab mal einen kleineren Widerstand vorgeschaltet. Jetzt leuchten alle LEDs etwa gleich hell. Sieht irgendwie besser aus.
Ansonsten: gleiche Zustandstabelle wie oben.
Hallo,
bei mir leuchtet bei A+B die grüne und nicht die rote LED.
Ansonsten alles gleich …
Hat jemand ein Tipp?
VG
oelles
Habs 🙂
