Auch eine Nacht drüber schlafen führt bei Versuch 9 nicht zum Erfolg.
So langsam nähern wir uns der Crunch-Time. Bisher war alles relativ easy und funktionierte. ABer die Versuche werden komplexer und schon geht´s los. Tag 8 hab ich noch hinbekommen, Rainer braucht noch Hilfe von einem der Spezis hier.
Aber Tag 9… Tag 9.. der will bei mir auch nicht so richtig.

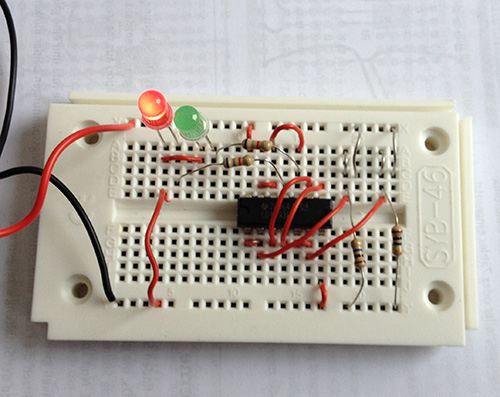

Ziel soll eine ODER Verknüpfung zwischen zwei Schaltern sein. Wird Schalter A, B oder beide zusammen berührt geht die rote LED aus und die grüne geht an.
Das funktioniert bei mir so semi gut. Wenn ich ein bisschen an Schalter B rumgrapsche geht irgendwann grün an. Die Kobination aus A & B macht nix, genauso wenig wie nur A. Ich würd mal schlussfolgern, dass A hier das Problem ist. Vielleicht sagt einer der Experten hier auf den ersten Blick, „Jau, du doof – da ist was falsch.“
Ich hab die Schaltung heute morgen noch mal überprüft und konnte zumindest nix finden..
Einen Fehler kann ich bei deiner Schaltung nicht erkennen.
Aber deine Schlussfolgerung ist nicht ganz richtig. Du hast zwei Probleme. Einmal wegen A und einmal mit der roten LED.
Leuchtet die rote LED überhaupt? Ist die richtig rum eingesetzt?
Wegen Schalter A würde ich mal würde ich mal den Wiederstand der grünen LED von Pin 10 auf Pin3 klemmen um zu sehen ob das Gatter überhaupt reagiert. Ein Multimeter hast du glaub nicht? Sollte das Gatter arbeiten ist ein Kontaktproblem zwischen 3 und 9 vorhanden. Arbeitet es nicht hast du entweder vor dem Gatter Kontaktprobleme oder es ist defekt.
Hier meine Interpretation von Tag 9.
Gibt bestimmt wieder n Satz heiße Ohren.
Funktioniert aber:
Einen Fehler in der Morast-Schaltung konnte ich auf die Schnelle auch nicht finden. Vielleicht steckt einfach irgendein Kabel nicht richtig im Steckbrett?
Viele Grüße
Martin
