Wer Pläne lesen kann ist klar im Vorteil!
Ich habe in den vergangenen Tagen und Wochen ja wirklich viel über die grünen LED geschimpft, so auch gestern bei dem Versuch mit dem Ringoszillator. Aber: Asche auf mein Haupt, der Fehler lag klar bei mir.
Einer der freundlichen Kommentatoren hat den Fehler in meiner Schaltung gefunden.
Domenic war so freundlich mich auf den Draht von PIN 7 auf PIN 9 hinzuweisen.
Ich hab keine Ahnung warum ich den bei den mehrmaligen Checks übersehen hab. Blinder Fleck, so damit beschäftigt die Widerstände umeinander zu flechten? Man weiß es nicht…

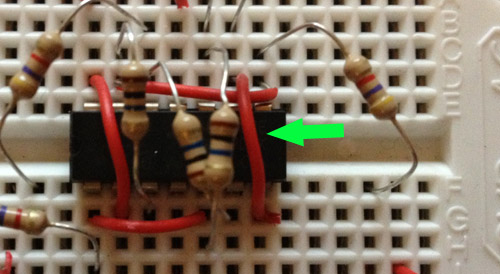

Hier ist auf jeden Fall der „Übeltäter“ in Großaufnahme:
Kaum ist der letzte fehlende Draht gesetzt, klappt es auch schon mit dem blinken:
