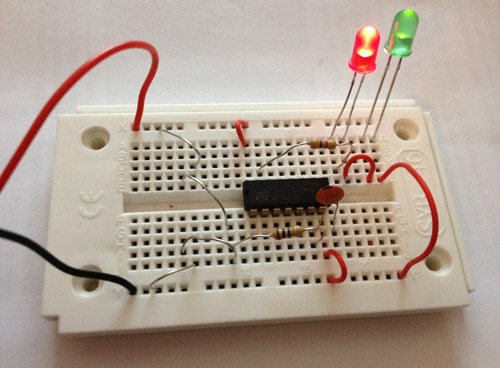

Tag 7 soll den Versuchsaufbau um die Möglichkeit die LED zu dimmen erweitern. Dafür gibt es einen neuen Widerstand.
Der heutige Versuchsaufbau ähnelt dem gestrigen in einem entscheidenden Punkt, Stichwort Schaltkontakte. Im Versuch zu Tag 6 war mir nicht klar, dass mit diesem Zauberwort abisolierte Drähte gemeint sind. Unwissen in Verbindung mit unzureichender Beschreibung haben dementsprechend zu keinem zufriedenstellenden Ergebnis geführt. Aber das Problem konnte dank Hilfestellung gelöst werden.
Mit dem heutigen Bauteil, Widerstand – hochohmig, soll nun ein Dimmer gebaut werden.
Mit der Information, dass die Drähte abisoliert werden müssen geht der Aufbau entsprechend einfach von der Hand.
Berührt man die unteren Drähte, werden die LED heller, bei Berührung der oberen wird es dunkler.
Ein Phänomen das ich bei meinem Versuch beobachten kann: Das Hochdimmen braucht seine Zeit und kann durch kürze Berührungen halbwegs gesteuert werden. Das Runterdimmen gestaltet sich hingegen eher schwierig, hier ist in kürzester Zeit das Licht aus. Von den im Versuchsheft angesprochenen zehn Sekunden bin ich aber in beide Richtungen weit entfernt.
Fehler im Versuchsaufbau meinerseits oder allgemeines Phänomen? Ich bin gespannt.
