Hilfe zu Tag 10

Der Conrad Adventskalender stellt die Geduld einiger auf eine harte Probe. Heute hat ein Leser von Der Morast um Hilfe gebeten.

Ich selbst habe als absoluter Elektronik Dau schon an der ein oder anderen Stelle Kritik an einzelnen Anleitungen im Versuchsheft des Conrad Adventskalenders geübt. Anscheinend bin ich nicht der einzige der teilweise arg mit den Versuchen zu kämpfen hat.
In den Kommentaren zu Tag 10 hat Lukas seine Probleme mit dem Versuch geschildert.

Da er keine Möglichkeit hat die Bilder hochzuladen, hat er mein Angebot wahrgenommen, mir die Bilder zu schicken. Da Lukas zu allem Überfluss nicht die potenteste Internetverbindung hat, trudeln die Bilder nur nach und nach ein.

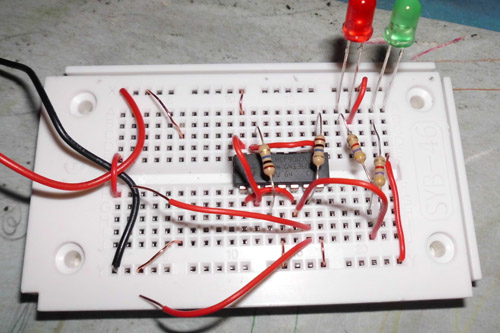

Vielleicht findet ja einer der Experten hier schon auf dem ersten Bild einen entscheidenden Fehler, auch wenn hier noch nicht alle Anschlüsse sitzen. Sobald ich die weiteren Bilder bekommen habe, ergänze ich sie hier.

Die Problemschilderung von Lukas:

Bei mir klappts nicht: Wenn ich keinen Schalter berühre leuchtet nur die rote, wenn ich den oberen Schalter drücke nur die grüne und wenn ich den unteren Schalter drücke ebenfalls nur die rote. Ich hab den Aufbau dreimal überprüft das passt alles. Ich hatte ein ähnliches Problem auch schon gestern.

Kann es sein, dass in meiner Steckplatte ein ganz bestimmter Kontakt kaputt ist oder der Feldeffekttransistor?

Ich bedanke mich schonmal im vorraus

Hilfe für Tag 10

Update 13.12.

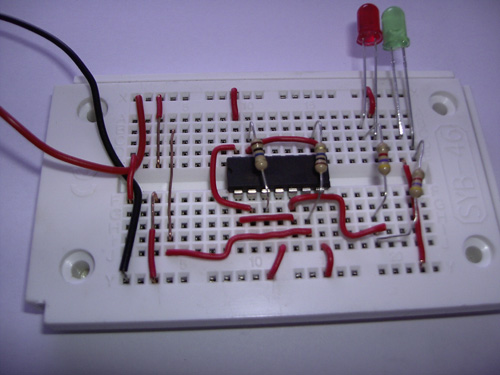

Vielleicht für den ein oder anderen ganz hilfreich: Der Nutzer Holger, der hier auch schon fleißig kommentiert hat, hat seine Beispiellösung für Tag 10 im Bild festgehalten. Sauber gebogene und abisolierte Drähte lassen das ganze doch sehr übersichtlich wirken.

Eingesandtes Nutzerbild von Holger

Eingesandtes Nutzerbild von Holger

Conrad Adventskalender Tag 10

Nachdem das Wochenende sozusagen aufgearbeitet ist begrüßt uns der 10 Tag mit Ampel – Lichtern.

Ok, ich muss zugeben so langsam hat Conrad mich. Eigentlich habe ich den Adventskalender als Gag geschenkt bekommen, nach dem Motto „Der macht irgendwas mit Computern, dann wird er so etwas auch toll finden“. Tollfinden, ja – verstehen oder den größten Teil der Zeit auch nur die leiseste Ahnung haben, was ich hier tue? Eher nicht.. Continue reading “Conrad Adventskalender Tag 10” »

Conrad Adventskalender Tag 8

Nach dem Wochenende arbeiten wir die Versuche auf und merken: Achtung beim Schaltplan lesen

Falls hier jemand am Wochenende vergeblich auf Versuch 8 und 9 gewartet hat, tut es mir leid. Die ach so besinnliche (Vor-)Weihnachtszeit ist manchmal ganz schön hektisch, so dass der Conrad Adventskalender leider auf der Strecke geblieben ist. Soweit ich das sehen konnte, hat sich aber die kleine Gruppe Unverzagter, in den Kommentaren geholfen (besser als ich es gekonnt hätte). Von daher geht´s jetzt direkt weiter dem Rot – Grün Speicher von Tag 8. Heute Abend sollten wir dann wieder aktuell sein.

Das Bauteil des achten Tages war ein Widerstand. Nachdem es an Tag 7 den hochohmigen gab, heißt es hinter Tür 8 back to basic: Der Widerstand ist identisch mit dem von Tag 1. Deshalb gibt es auch kein Bauteil-Foto-Recycling. Sondern direkt etwas zum Versuch:
Ziel ist des Tages ist ein Rot-Grün Speicher. Dahinter verbirgt sich eine Funktion, die es ermöglicht die rote oder die grüne LED anzuknipsen.

Wie immer hat Conrad vor das erste Leuchten das Studium des Bauplans gestellt und Wunder über Wunder, es wird erwähnt dass Drähte abisoliert sein sollen, um als Schalter zu fungieren. Welche dies sein könnten wird leider verschwiegen, aber mittlerweile ist man ja ganz gut im elaborierten Raten (s. Bild)
Aber auch das aufmerksame Betrachten des Versuchsaufbaus hilft weiter. Ich stand vor dem Problem, dass mein Schalter nicht funktionierte. Versuchsaufbau zehn mal kontrolliert und siehe:
Bei genauem Blick auf die Abbildung der LED fällt auf, dass die rote LED im Vergleich zu den Vortagen umgedreht werden muss. Wer nicht weiß, was ich meine, betrachte das kleine Dreieck in der LED, das die Kathode symbolisiert. Da kann man schon mal fünf Minuten nach suchen…

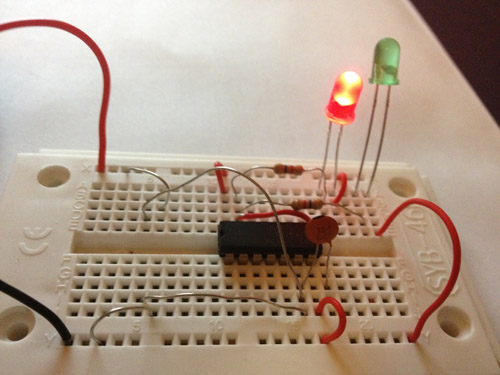

Wie auch immer, entscheidend ist was hinten rauskommt. Ich habe versucht beide Stati im Bild festzuhalten, doch meiner grünen LED kann ich nur ein freundliches glimmen entlocken.

Grüne LED an:
Conrad Adventskalender Tag 8 - rote LED

Rote LED an:
Conrad Adventskalender Tag 8 - Grüne LED
